محاسبه هد پمپ برج خنک کننده

برج های خنک کننده به عنوان یکی از اجزای کلیدی در سیستم های تهویه مطبوع و فرآیندهای صنعتی، نقش مهمی در کاهش دمای آب و بهبود کارایی سیستم های حرارتی ایفا می کنند. این برج ها با استفاده از تبادل حرارت بین آب و هوا، دمای آب را کاهش می دهند و در نتیجه به بهبود عملکرد تجهیزات حرارتی کمک می کنند. برای عملکرد بهینه برج های خنک کننده، انتخاب و محاسبه هد پمپ مناسب از اهمیت ویژه ای برخوردار است.

 تعریف هد پمپ

هد پمپ به ارتفاعی اشاره دارد که پمپ می تواند مایع را به آن ارتفاع برساند. این هد معمولاً به صورت متر (m) اندازه گیری می گردد و به دو نوع اصلی تقسیم می شود.  هد استاتیک ناشی از اختلاف ارتفاع بین سطح مایع در مخزن و نقطه خروجی پمپ است و هد دینامیک نیز ناشی از اصطکاک و مقاومت در مسیر جریان مایع می باشد.

روش محاسبه هد پمپ برج خنک‌ کننده

برای محاسبه هد پمپ برج خنک کننده، باید به چندین عامل توجه کرد:

• ارتفاع برج: ارتفاع برج خنک کننده تأثیر مستقیم بر هد استاتیک دارد. هر چه ارتفاع برج بیشتر باشد، هد استاتیک نیز افزایش می یابد.
• جریان آب: مقدار آب در حال گردش در سیستم، بر هد دینامیک تأثیر می گذارد. افزایش دبی جریان معمولاً منجر به افزایش افت فشار می شود.
• مقاومت های هیدرولیکی: شامل زوایا، اتصالات و شیرها که باعث کاهش فشار می شوند. هر یک از این عناصر می توانند به طور قابل توجهی بر هد دینامیک تأثیر بگذارند.
• دما و چگالی آب: تغییرات دما می تواند بر چگالی و در نتیجه بر هد پمپ تأثیر بگذارد. آب گرم معمولاً چگالی کمتری دارد و این می تواند بر عملکرد پمپ تأثیر بگذارد.

 فرمول محاسبه هد پمپ

برای محاسبه هد پمپ، می توان از فرمول زیر استفاده کرد:

H_total = H_static + H_dynamic

که در آن:

• H_total : هد کل پمپ (متر)
• H_static: هد استاتیک (متر)
• H_dynamic: هد دینامیک (متر)

 محاسبه هد استاتیک

هد استاتیک به سادگی با استفاده از اختلاف ارتفاع بین سطح آب در مخزن و نقطه خروجی پمپ محاسبه می شود:

H_static = H_out – H_in

که در آن:

• H_out: ارتفاع نقطه خروجی (متر)
• H_in: ارتفاع سطح آب در مخزن (متر)

 محاسبه هد دینامیک

هد دینامیک به عوامل مختلفی بستگی دارد. برای محاسبه آن، می توان از فرمول زیر استفاده کرد:

H_dynamic =  P_loss / (p . g)

که در آن:

• Ploss: افت فشار ناشی از اصطکاک و مقاومت (پاسکال)
• ρ: چگالی آب (کیلوگرم بر متر مکعب)
• g: شتاب گرانش (تقریباً ۹.۸۱ متر بر ثانیه مربع)

 محاسبه افت فشار

افت فشار در سیستم به عوامل زیر بستگی دارد:

طول لوله

هر چه طول لوله بیشتر باشد، افت فشار نیز بیشتر خواهد بود. برای محاسبه افت فشار ناشی از طول لوله، می توان از فرمول زیر استفاده کرد:

Ploss= f . (L  / D ) .( PV^۲/ ۲)

که در آن:

• (f): ضریب اصطکاک (بسته به نوع لوله و جریان)
• (L): طول لوله (متر)
• (D): قطر لوله (متر)
• (v): سرعت جریان (متر بر ثانیه)

  قطر لوله

لوله های باریک تر باعث افزایش افت فشار می شوند. برای محاسبه افت فشار ناشی از قطر لوله، می توان از معادله هازن ویلیامز یا معادلات مشابه استفاده کرد که به نوع لوله و شرایط جریان بستگی دارد.

  نوع و تعداد اتصالات

زوایا و اتصالات می توانند باعث افزایش مقاومت و افت فشار شوند. برای محاسبه افت فشار ناشی از اتصالات، می توان از جداول استاندارد استفاده کرد که افت فشار ناشی از زوایا و اتصالات مختلف را نشان می دهند.

 مثال عملی

فرض کنید که یک برج خنک کننده با ارتفاع ۱۰ متر داریم و می خواهیم هد پمپ را محاسبه کنیم. فرض کنید که افت فشار ناشی از اصطکاک و مقاومت ۲۰۰۰۰ پاسکال است و دبی آب ۵۰ لیتر در دقیقه (۰.۰۰۰۸۳۳ متر مکعب بر ثانیه) است.

1. محاسبه هد استاتیک:

H_static = 10m

2. محاسبه هد دینامیک:

برای محاسبه هد دینامیک، ابتدا باید افت فشار را به هد تبدیل کنیم:

H_dynamic = p_loss / p.g =20000 / 1000 * 9.81 =2.04m

3. محاسبه هد کل:

H_total = H_static + H_dynamic = 10 + ۲.۰۴  = 12.۰۴ m

بنابراین، هد پمپ مورد نیاز برای این برج خنک کننده تقریباً ۱۲.۰۴ متر است. این مقدار هد پمپ باید در انتخاب پمپ مناسب در نظر گرفته شود تا اطمینان حاصل شود که پمپ قادر به تأمین جریان و فشار مورد نیاز برای عملکرد بهینه برج خنک کننده است.

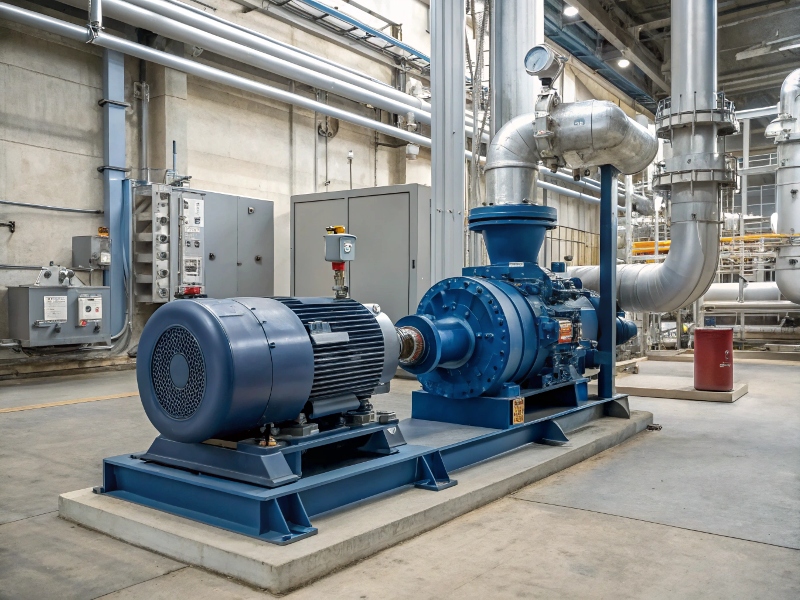

انتخاب پمپ مناسب

پس از محاسبه هد پمپ، مرحله بعدی انتخاب پمپ مناسب است. در این مرحله باید به نکات زیر توجه کرد:

  نمودار مشخصات پمپ

هر پمپ دارای نمودار مشخصات است که نشان دهنده رابطه بین هد، دبی و توان مصرفی است. باید اطمینان حاصل شود که پمپ انتخابی در ناحیه کارایی مناسب قرار دارد. انتخاب پمپی که در ناحیه کارایی قرار دارد، می تواند به کاهش مصرف انرژی و افزایش عمر پمپ کمک کند.

  نوع پمپ

بسته به نیاز سیستم، می توان از پمپ های سانتریفیوژ، پمپ های دنده ای یا پمپ های غوطه ور استفاده کرد. پمپ های سانتریفیوژ معمولاً برای دبی های بالا و هدهای متوسط مناسب هستند، در حالی که پمپ های دنده ای برای دبی های پایین و فشارهای بالا مناسب ترند.

  مقاومت در برابر خوردگی

در صورتی که آب مورد استفاده دارای مواد شیمیایی یا ناخالصی باشد، باید از پمپ هایی با مواد مقاوم در برابر خوردگی استفاده کرد. انتخاب مواد مناسب برای پمپ می تواند به افزایش عمر مفید آن کمک کند.

  هزینه و نگهداری

هزینه اولیه و هزینه های نگهداری پمپ نیز باید در نظر گرفته شود. انتخاب پمپی که نیاز به نگهداری کمتری دارد، می تواند به کاهش هزینه های عملیاتی کمک کند.

 نکات مهم در طراحی سیستم

در طراحی سیستم باید نکات زیر را در نظر بگیرید.

  محاسبه دقیق هد

محاسبه دقیق هد پمپ برای جلوگیری از مشکلاتی مانند کمبود فشار یا افزایش مصرف انرژی بسیار مهم است. در صورت محاسبه نادرست هد، ممکن است پمپ نتواند به درستی عمل کند و این می تواند منجر به خرابی تجهیزات و افزایش هزینه ها شود.

  بررسی شرایط عملیاتی

شرایط محیطی و عملیاتی مانند دما و فشار نیز باید در نظر گرفته شوند. تغییرات دما می تواند بر چگالی آب و در نتیجه بر هد پمپ تأثیر بگذارد.

  استفاده از سنسورها

نصب سنسورهای فشار و دما می تواند به بهبود عملکرد سیستم و کنترل بهینه کمک کند. این سنسورها می توانند به صورت خودکار به تغییرات در شرایط عملیاتی پاسخ دهند و به بهینه سازی عملکرد سیستم کمک کنند.

  چالش ها و راهکارها

در طراحی و اجرای سیستم های خنک کننده، ممکن است با چالش های متعددی مواجه شویم. برخی از این چالش ها و راهکارهای ممکن برای حل آن ها عبارتند از:

 چالش های هیدرولیکی

افت فشار غیرمنتظره اولین چالش است. ممکن است در طول زمان، به دلیل رسوب گذاری یا خوردگی در لوله ها، افت فشار بیشتری نسبت به محاسبات اولیه مشاهده شود. برای حل این مشکل، می توان از لوله های با کیفیت بالاتر و مقاوم تر استفاده کرد و همچنین به طور دوره ای سیستم را بررسی و تمیز کرد. تغییرات دما هم چالش دوم است. تغییرات دما می تواند بر چگالی آب و در نتیجه بر هد پمپ تأثیر بگذارد. برای مدیریت این تغییرات، می توان از سنسورهای دما و فشار استفاده کرد که به طور خودکار به تغییرات پاسخ دهند و تنظیمات لازم را انجام دهند.

   چالش های انتخاب پمپ

انتخاب نادرست پمپ می تواند منجر به عملکرد نامناسب سیستم و افزایش هزینه های عملیاتی شود. برای جلوگیری از این مشکل، باید به دقت مشخصات پمپ را بررسی کرده و از مشاوره های تخصصی استفاده کرد. برخی از پمپ ها نیاز به نگهداری بیشتری دارند که می تواند هزینه های عملیاتی را افزایش دهد. انتخاب پمپ هایی با طراحی ساده و قابل اعتماد می تواند به کاهش این هزینه ها کمک کند.

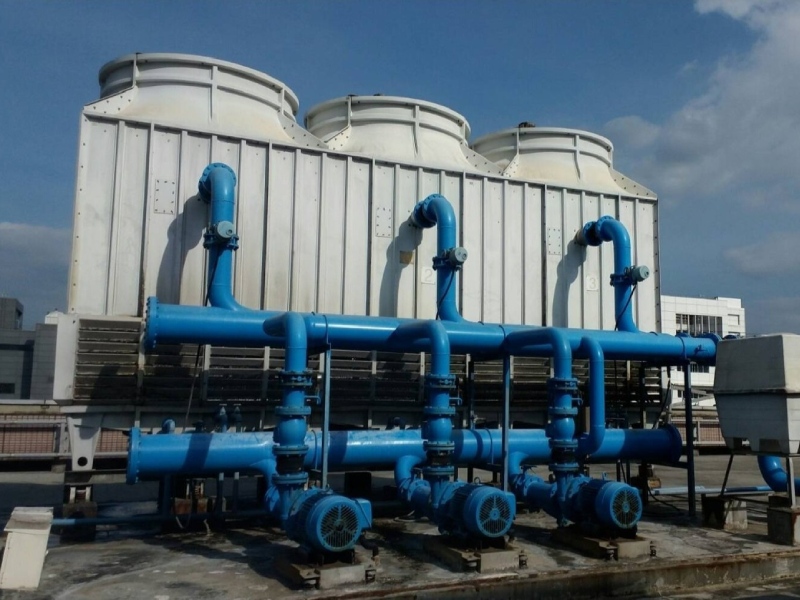

بهینه سازی سیستم های خنک کننده

بهینه سازی سیستم های خنک کننده می تواند به کاهش مصرف انرژی و افزایش کارایی کمک کند. چندین روش برای بهینه سازی سیستم های خنک کننده عبارتند از:

 استفاده از کنترل های هوشمند

استفاده از سیستم های کنترل هوشمند می تواند به بهینه سازی عملکرد سیستم کمک کند. این سیستم ها می توانند به طور خودکار به تغییرات در دما و فشار پاسخ دهند و به تنظیمات بهینه دست یابند.

 بهینه سازی طراحی لوله کشی

طراحی بهینه لوله کشی می تواند به کاهش افت فشار و بهبود جریان آب کمک کند. استفاده از لوله های با قطر مناسب و کاهش تعداد زوایا و اتصالات می تواند به بهبود عملکرد سیستم کمک کند.

 استفاده از برج های خنک کننده با کارایی بالا

انتخاب برج های خنک کننده با طراحی بهینه و کارایی بالا می تواند به کاهش مصرف انرژی و بهبود عملکرد سیستم کمک کند. این برج ها معمولاً دارای طراحی هایی هستند که تبادل حرارت را به حداکثر می رسانند.

نتیجه گیری

محاسبه هد پمپ برج خنک کننده یک مرحله حیاتی در طراحی و اجرای سیستم های خنک کننده است. با در نظر گرفتن عوامل مختلف و استفاده از فرمول های مناسب، می توان هد پمپ را به دقت محاسبه کرد. انتخاب پمپ مناسب بر اساس این محاسبات می تواند باعث بهبود کارایی سیستم و کاهش هزینه های عملیاتی شود. توجه به جزئیات و شرایط خاص هر پروژه می تواند به موفقیت در طراحی و اجرای سیستم های خنک کننده منجر شود. همچنین، بهینه سازی سیستم های خنک کننده و استفاده از تکنولوژی های نوین می تواند به کاهش مصرف انرژی و افزایش کارایی کمک کند.
