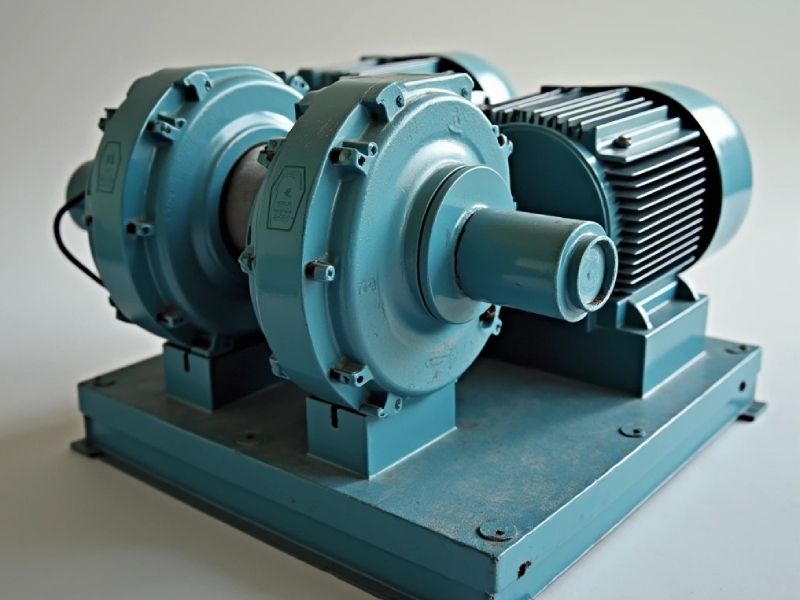

الکتروموتور برج خنک کننده

 الکتروموتورها نقش کلیدی در بسیاری از صنایع و تاسیسات صنعتی دارند، یکی از کاربردهای مهم آنها در برج های خنک کننده است. برج های خنک کننده یکی از اجزای حیاتی در سیستم های تهویه مطبوع، نیروگاه ها و صنایع مختلف به شمار می آیند و به منظور خنک کردن آب مورد استفاده قرار می گیرند. الکتروموتور برج خنک کننده وظیفه به حرکت درآوردن فن های این برج ها را بر عهده دارد. این مقاله به بررسی عملکرد، ویژگی ها و اهمیت الکتروموتور در برج های خنک کننده می پردازد.

الکتروموتور برج خنک کننده چیست؟

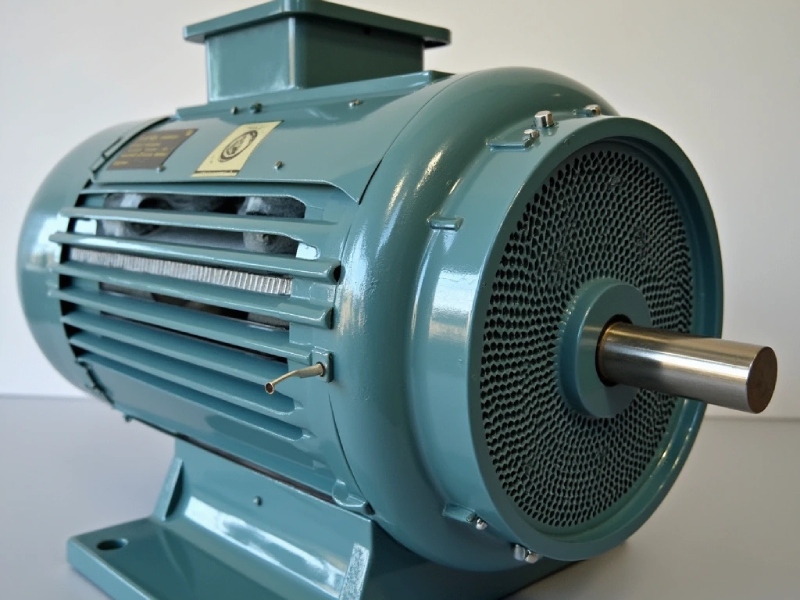

دینام برج خنک کننده موتوری الکتریکی است که برای به حرکت درآوردن فن های موجود در برج های خنک کننده به کار می رود. برج خنک کننده یک سیستم حرارتی است که برای دفع گرمای اضافی و خنک کردن آب در سیستم های صنعتی، نیروگاه ها و سیستم های تهویه مطبوع استفاده می شود. وظیفه اصلی الکتروموتور در این برج ها، ایجاد نیروی مکانیکی برای به حرکت درآوردن فن های بزرگ است که جریان هوا را از میان برج عبور داده و به خنک سازی آب کمک می کند. فن ها با به جریان انداختن هوا در برج، آب را خنک کرده و به فرآیند دفع حرارت کمک می کنند. بدون عملکرد صحیح الکتروموتور، سرعت جریان هوا به اندازه کافی نبوده و بازدهی خنک سازی کاهش می یابد.

اجزای الکتروموتور برج خنک کننده

دینام برج خنک کننده شامل چندین جزء اصلی است که با یکدیگر، نیروی مکانیکی لازم برای به حرکت درآوردن فن ها را فراهم می کنند. اجزای اصلی الکتروموتور عبارت اند از:

• استاتور (Stator):استاتور بخش ثابت و بیرونی الکتروموتور است که شامل سیم پیچ ها یا کویل های الکتریکی است. با عبور جریان الکتریکی از این سیم پیچ ها، یک میدان مغناطیسی دوار تولید می شود که باعث حرکت روتور می شود.
• روتور (Rotor): روتور بخش متحرک الکتروموتور است که درون استاتور قرار دارد و با چرخش خود باعث ایجاد نیروی مکانیکی می شود. روتور تحت تأثیر میدان مغناطیسی تولید شده توسط استاتور به حرکت درمی آید و به محور فن متصل است، به طوری که با چرخش روتور، فن نیز می چرخد و هوا را در برج خنک کننده مداربسته به جریان می اندازد.
• شفت (Shaft): شفت یا محور، قطعه ای است که حرکت چرخشی روتور را به فن انتقال می دهد. شفت مستقیماً به روتور متصل است و از طریق یاتاقان ها پشتیبانی می شود تا بدون اصطکاک اضافی بچرخد.
• یاتاقان ها (Bearings): یاتاقان ها وظیفه پشتیبانی از شفت و روتور را دارند و به کاهش اصطکاک بین قطعات متحرک کمک می کنند.
• محفظه (Housing): محفظه بدنه بیرونی الکتروموتور است که اجزای داخلی را محافظت می کند و از آنها در برابر آسیب های مکانیکی، رطوبت و گردوغبار محافظت می نماید.
• درایور یا کنترلر سرعت (Variable Frequency Drive – VFD): در برخی الکتروموتورها از کنترلر سرعت متغیر استفاده می شود تا بتوان سرعت چرخش موتور را بر اساس نیاز سیستم تنظیم کرد. این بخش به بهینه سازی مصرف انرژی کمک می کند و کارکرد بهینه تری را برای موتور فراهم می آورد.
• سیم پیچ های الکتریکی (Windings): سیم پیچ ها یا کویل های الکتریکی بخشی از استاتور هستند که وظیفه تولید میدان مغناطیسی را دارند. این سیم پیچ ها از جنس مس یا آلومینیوم ساخته می شوند و با عبور جریان الکتریکی از آنها، میدان مغناطیسی دوار ایجاد می شود که روتور را به حرکت درمی آورد.

انواع الکتروموتور برج خنک کننده

الکتروموتورهای مورد استفاده در برج های خنک کننده انواع مختلفی دارند که با توجه به نیاز سیستم و شرایط عملکرد، انتخاب می شوند. این موتورها بر اساس نوع عملکرد، توان و قابلیت های کنترل به دسته های مختلفی تقسیم می شوند. در ادامه، به مهم ترین انواع الکتروموتورهای برج خنک کننده اشاره می کنیم:

• الکتروموتورهای القایی (Induction Motors): الکتروموتورهای القایی یکی از رایج ترین انواع الکتروموتورهایی هستند که در برج های خنک کننده به کار می روند. این موتورها به دلیل طراحی ساده، دوام بالا و هزینه مقرون به صرفه، بسیار محبوب هستند. الکتروموتورهای القایی معمولاً در انواع تک فاز و سه فاز تولید می شوند و برای کاربردهای صنعتی مناسب هستند.
• الکتروموتورهای سنکرون (Synchronous Motors): موتورهای سنکرون از دیگر انواع الکتروموتورهایی هستند که در برج های خنک کننده استفاده می شوند. این موتورها با سرعت ثابت و همگام با فرکانس منبع تغذیه کار می کنند، که آنها را برای کاربردهایی که نیاز به کنترل دقیق سرعت دارند، مناسب می سازد. موتورهای سنکرون به دلیل بازدهی بالا و کارایی مطلوب در نیروگاه ها و تاسیسات بزرگ به کار می روند.
• الکتروموتورهای جریان مستقیم (DC Motors): موتورهای جریان مستقیم یا DC برای کاربردهایی استفاده می شوند که نیاز به تغییرات دقیق و سریع در سرعت دارند. این موتورها با تغییر ولتاژ منبع تغذیه، به راحتی سرعت و گشتاور خود را تنظیم می کنند.
• الکتروموتورهای مقاوم در برابر انفجار (Explosion-Proof Motors): در برخی محیط های صنعتی که امکان بروز گازهای خطرناک یا قابل اشتعال وجود دارد، استفاده از الکتروموتورهای مقاوم در برابر انفجار الزامی است. این موتورها به گونه ای طراحی شده اند که در شرایط خطرناک نیز بدون ایجاد جرقه یا حرارت اضافی کار کنند. در برج های خنک کننده که در محیط های صنعتی حساس کار می کنند، این نوع موتورها ضروری هستند.

ویژگی های الکتروموتور برج خنک کننده

دینام برج خنک کننده به عنوان یکی از اجزای کلیدی در عملکرد صحیح برج های خنک کننده، باید دارای ویژگی های خاصی باشد تا بتواند در محیط های صنعتی و شرایط سخت به خوبی عمل کند. در ادامه به مهم ترین ویژگی های الکتروموتورهای مورد استفاده در برج خنک کننده اشاره می شود:

• راندمان انرژی بالا: الکتروموتورهای برج خنک کننده باید دارای راندمان انرژی بالا باشند تا بتوانند با حداقل مصرف انرژی، بیشترین نیروی مکانیکی را تولید کنند. این ویژگی به ویژه در صنایع بزرگ که برج های خنک کننده به طور مداوم کار می کنند، باعث کاهش هزینه های عملیاتی و افزایش بهره وری سیستم می شود.
• مقاومت در برابر رطوبت، دما و خوردگی: با توجه به اینکه برج های خنک کننده در محیط های مرطوب و دمای بالا کار می کنند، الکتروموتورهای آن باید دارای مقاومت بالایی در برابر رطوبت و خوردگی باشند. استفاده از مواد ضد زنگ و پوشش های محافظ در طراحی این موتورها باعث افزایش عمر مفید آنها می شود.
• کنترل سرعت متغیر: یکی از ویژگی های مهم الکتروموتورهای مدرن برج خنک کننده، قابلیت کنترل سرعت متغیر است. این قابلیت به کمک درایوهای فرکانس متغیر (VFD) امکان پذیر است و باعث می شود تا سرعت فن ها بر اساس نیاز سیستم تنظیم شود. کنترل سرعت متغیر به صرفه جویی در انرژی و افزایش عمر موتور کمک می کند.
• عایق بندی قوی (IP Rating): الکتروموتورهای برج خنک کننده باید دارای درجه حفاظتی IP بالایی باشند تا در برابر گردوغبار و نفوذ آب مقاوم باشند. این درجه حفاظت، به خصوص در محیط های مرطوب و با بخار آب زیاد، بسیار حائز اهمیت است و از ورود آب و ذرات به داخل موتور جلوگیری می کند.
• کاهش نویز و لرزش: الکتروموتورهای برج خنک کننده باید دارای سطح نویز و لرزش کمی باشند تا هم از نظر ایمنی و هم از نظر کاهش استهلاک، بهینه سازی شوند. موتورهای مدرن با طراحی بهتر و استفاده از یاتاقان های باکیفیت، لرزش و نویز را به حداقل می رسانند که باعث افزایش کارایی و طول عمر سیستم می شود.
• سازگاری با محیط های صنعتی: الکتروموتورهای برج خنک کننده باید به گونه ای طراحی شوند که در محیط های صنعتی سخت، مانند محیط های با دماهای بالا، رطوبت زیاد یا وجود مواد شیمیایی خورنده، به خوبی عمل کنند. این موتورها باید دارای ساختاری محکم و مقاوم باشند تا بتوانند در این شرایط دوام بیاورند.

مزایای استفاده از الکتروموتورهای مدرن در برج خنک کننده

با توجه به پیشرفت های اخیر در فناوری الکتروموتورها، استفاده از مدل های جدیدتر دارای مزایای فراوانی است:

• افزایش بهره وری: الکتروموتورهای مدرن دارای راندمان بالاتری هستند و مصرف انرژی کمتری دارند که در طول زمان باعث کاهش هزینه های عملیاتی می شود.
• کاهش نویز و لرزش: الکتروموتورهای جدیدتر دارای طراحی بهینه تری برای کاهش نویز و لرزش هستند که این موضوع به بهبود شرایط محیط کاری کمک می کند.
• کنترل دقیق تر: با استفاده از سیستم های کنترل پیشرفته، امکان تنظیم دقیق سرعت و توان الکتروموتور وجود دارد که این امر باعث عملکرد بهینه تر سیستم خنک سازی می شود.

نگهداری و تعمیر الکتروموتورهای برج خنک کننده

نگهداری و تعمیر الکتروموتورهای برج خنک کننده بسیار حیاتی است تا اطمینان حاصل شود که این موتورها به درستی و با کارایی بالا عمل می کنند. الکتروموتورهای برج های خنک کننده به دلیل کار در شرایط محیطی دشوار مانند رطوبت بالا، دمای زیاد، و گردوغبار نیاز به مراقبت ویژه دارند. در ادامه به روش ها و نکات مهم نگهداری و تعمیر الکتروموتورهای برج خنک کننده پرداخته می شود:

• بازرسی های دوره ای: یکی از مهم ترین اقدامات در نگهداری الکتروموتورهای برج خنک کننده، انجام بازرسی های دوره ای است. این بازرسی ها به شناسایی مشکلات اولیه و پیشگیری از خرابی های بزرگ کمک می کند.
• تعویض و سرویس یاتاقان ها: یاتاقان ها نقش مهمی در کاهش اصطکاک و چرخش روان شفت موتور دارند. یاتاقان های آسیب دیده یا خشک می توانند باعث لرزش و افزایش صدا شوند که ممکن است منجر به خرابی موتور شود.
• تمیزکاری موتور: الکتروموتورهای برج خنک کننده به دلیل قرار گرفتن در محیط های باز و تماس با گردوغبار و رطوبت، نیاز به تمیزکاری منظم دارند. این تمیزکاری شامل تمیز کردن پره های فن موتور برای جلوگیری از جمع شدن گردوغبار که می تواند باعث کاهش راندمان و افزایش حرارت شود و تمیز کردن بدنه موتور و محفظه ها برای اطمینان از تهویه مناسب و جلوگیری از نفوذ گردوغبار و آب به داخل موتور است.
• روانکاری منظم: تمام قطعات متحرک الکتروموتور، به خصوص یاتاقان ها و شفت، باید به طور منظم روانکاری شوند. روانکاری مناسب باعث کاهش اصطکاک، افزایش عمر مفید موتور و کاهش خرابی های ناگهانی می شود. در انتخاب نوع روانکار، باید مطمئن شوید که با شرایط محیطی سازگار است و توانایی تحمل دمای بالا و رطوبت زیاد را دارد.
• بازرسی سیم پیچ ها و اتصالات الکتریکی: با گذشت زمان و به دلیل کارکرد مداوم، ممکن است عایق سیم پیچ ها و اتصالات الکتریکی موتور دچار فرسودگی شوند.

عوامل موثر بر قیمت الکتروموتور برج خنک کننده

قیمت الکتروموتورهای برج خنک کننده بسته به عوامل مختلفی متفاوت است. در زیر عوامل مؤثر بر قیمت الکتروموتورهای برج خنک کننده و محدوده قیمتی کلی آنها توضیح داده می شود:

• توان و ظرفیت موتور: الکتروموتورهای با توان بالاتر (کیلووات بیشتر) قیمت بیشتری دارند. موتورهای کوچک تر برای کاربردهای سبک ارزان تر هستند، در حالی که موتورهای بزرگ صنعتی که توانایی جابجایی بارهای سنگین را دارند، قیمت های بیشتری دارند.
• نوع موتور: موتورهای القایی معمولی، نسبت به موتورهای با درایو فرکانس متغیر (VFD) یا موتورهای سنکرون ارزان تر هستند.
• برند و کیفیت ساخت: برندهای معتبر بین المللی مانند ABB ،Siemens ،WEG و Toshiba قیمت بالاتری دارند، زیرا از مواد با کیفیت بالاتر و تکنولوژی های پیشرفته استفاده می کنند. برندهای داخلی یا کمتر شناخته شده ممکن است قیمت های کمتری داشته باشند، اما کیفیت ساخت و عمر مفید آنها ممکن است متفاوت باشد.
• ویژگی های خاص: الکتروموتورهای دارای محافظت در برابر انفجار (Explosion-Proof)، درجه حفاظتی IP بالا (در برابر رطوبت و گردوغبار)، و سیستم خنک کنندگی ویژه هزینه بیشتری دارند. الکتروموتورهای مقاوم در برابر خوردگی که برای برج های خنک کننده در شرایط آب و هوایی خاص مانند محیط های با رطوبت یا مواد شیمیایی ساخته شده اند، ممکن است گران تر باشند.
• نوع نصب و کاربرد: اگر موتور نیاز به نصب سفارشی یا بهره برداری در شرایط خاص مانند محیط های پرخطر یا خاص دارد، هزینه نصب و تجهیزات جانبی ممکن است به قیمت کلی افزوده شود.

نتیجه گیری

الکتروموتورها از اجزای اساسی برج های خنک کننده هستند که نقش مهمی در کارکرد صحیح و بهینه این سیستم ها دارند. مشاوره و گرفتن راهنمایی از کارشناسان شرکت تجهیز سرمایش می تواند شما را در انتخاب صحیح الکتروموتور، نگهداری مناسب و استفاده از فناوری های مدرن به بهبود عملکرد برج های خنک کننده، افزایش بهره وری انرژی و کاهش هزینه های عملیاتی یاری دهد.
